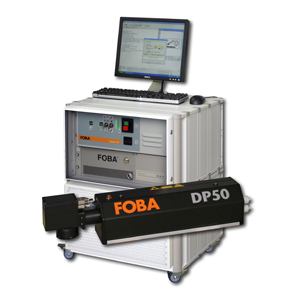

FOBA DP50 lézer

Magas minőségű lézer a legszigorúbb követelményeknek

A DP50 egy diódagerjesztéses félvezetős lézer érintésmentes és tartós jelölésre. Könnyen illeszthető kézi munkaállomásokhoz, termelő vonalakhoz és speciális gépekhez. A prémium minőségű sugárnak köszönhetően jól használható olyan alkalmazásoknál ahol a felületi lakkréteg eltávolításával történik a jelölés.

Fő alkalmazási területek

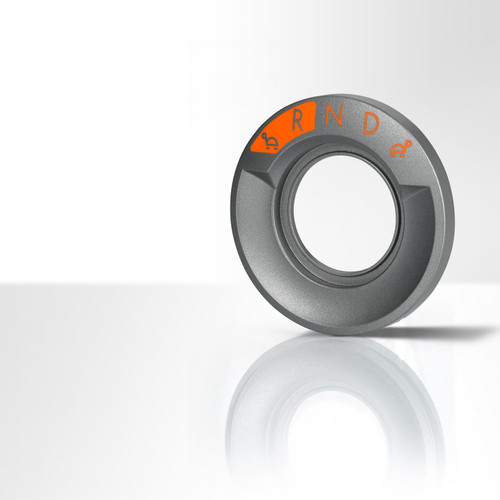

Ideális fedőréteg eltávolításra – day/night termékeknél;
Személyazonosítás és megszemélyesítés (belépő kártyák, személyi azonosítók és útlevelek);
Minden fajta fém jelölése és gravírozása;
Műanyag feldolgozás;
Jelölés álló és mozgó alkatrészekre

Előnyök

Kiváló minőségű lézer sugár
Egyszerű integrálhatóság a kompakt tervezésnek köszönhetően
Nincs külső vízhűtés
Kevés karbantartás a lézerdióda hosszú élettartamának köszönhetően
Torzításmentes sugárvezérlés a lehető legnagyobb felbontásban

Műszaki adatok

Jelölési paraméterek
Jelölőmező*	110 x 110 mm² (f=160 mm), a használt fókusz optikától függően
Jelölési sebesség*	Max. 500 karakter/másodperc, max. 5m/s
Jelölési formátumok	Standard fonts Individual fonts such as high-speed or OCR fonts Machine-readable codes: ID matrix, barcodes Graphics and graphic components, logos, symbols etc. Linear, circular, angular marking for text; rotation, reflection, expansion, compression of marking data Sequences and serial numbering Automatic date, shift and time coding, real-time clock Online coding of individual data (weight, content etc.)
Lézer
Típus	Nd:YAG, diode-pumped, wavelength 1,064 nm
Lézervédelmi besorolás	4 (as per DIN EN 60825-1)
Fókusz	Precision optics: focal lengths f = 100/ 163/ 254/ 420 mm
Lézer sugár terelés	Digital high-speed galvanometer scanners
Kezelés
Options: PC, hand-held control device or software interface Real-time control concepts Storage: RAM 128 MB, multimedia card min. 512 MB
Kézi vezérlő	Graphic remote control via Ethernet for flexible control Creation of marking jobs, marking data entry System configuration Status and alarm displays Extremely legible graphics display; quick, intuitive operation
Szoftver
Smart Graph (opcionális)	Graphics-oriented user interface that runs on Windows® 2000/XP for intuitive and quick creation of complete marking jobs on PCs System configuration Text/data/graphics/parameter editor Configurable in German, English; other languages as an option Easy access to standard CAD and graphics programs, thanks to import functions for the most important file formats WYSIWYG Various password-protected security levels
Smart Graph Com	ActiveX software interface for integration into operation system
Kommunikáció	Ethernet, TCP/IP; optional RS232 Inputs for encoder and trigger 8-bit digital input for digital job selection, start/stop signals, machine/operator interlocks, alarm outputs Client-specific solutions
Integrálás
Direct integration into complex production lines with the help of the scripting interface of the laser Integration through Ethernet and RS232 interface Simple integration thanks to flexible supply line, optional 6/ 10/ 15 m
Tápellátás
Elektromos követelmények / hűtés	230 V, 1 PH, 48-62 Hz, 2 kVA (including cooling); internal water to air heat exchanger
Környezet	Temperature 5 – 40° C (40 – 105° F) Humidity 10 – 90 %, non-condensing
IP védettségek	Supply unit: IP22, marking head: IP44, Laser head: IP42
Súly	Vezérlőegység: körülbelül 60 kg, Jelölőegység: körülbelül 21 kg
